or droit de connecteur de lancement d'extrémité de 40GHz 2.92mm plaqué pour l'essai de carte PCB

or droit de connecteur de lancement d'extrémité de 40GHz 2.92mm plaqué pour l'essai de carte PCB

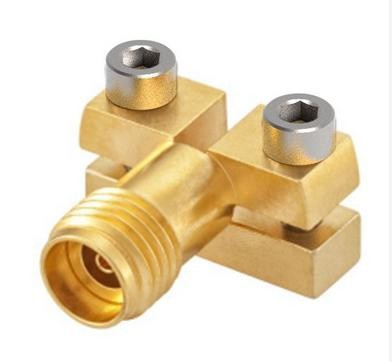

Nom de produits : or femelle de connecteur de lancement d'extrémité de 40GHz 2.92mm plaqué avec le bloc pour l'essai de carte PCB

Produits Descrption :

des connecteurs de lancement d'extrémité de haute performance sont conçus pour fournir bas VSWR, réponse à large bande libre de mode à 40 gigahertz pour les cartes électronique à une seule couche et multicouche où le signal à haute fréquence est sur la couche supérieure.
Mâle et options femelles avec le corps étroit et la cloison étanche en forme d'auget. Robuste, réutilisable et réparable. Les configurations multiples de lancement fournissent le meilleur match à la disposition de circuit. Travaux sur le microruban et les conceptions coplanaires au sol du guide d'ondes (GCPW). microruban de Signal-couche et panneaux d'essai de GCPW disponibles. La soudure de la goupille à la trace de signal est facultative.

Application commune :
nous produisons et fournissons pour l'instrument d'appareil de contrôle, l'antenne, la communication d'onde millimétrique et l'application de puissance élevée, le radar, les communications par satellites aussi bien que les programmes de système de défense et aérospatiaux.

1. Charaterisitcs :

1. Norme d'interface : 2.92mm

2. Type : Connecteur de lancement d'extrémité

3. Genre : Femelle

4. Impédance : 50 ohms

5. Structure : Directement° 180

6. Montage du type : Bride de vis pour le microstip

7.

Instrument, équipement de communication par satellites, etc. comme, militaires, examinants
