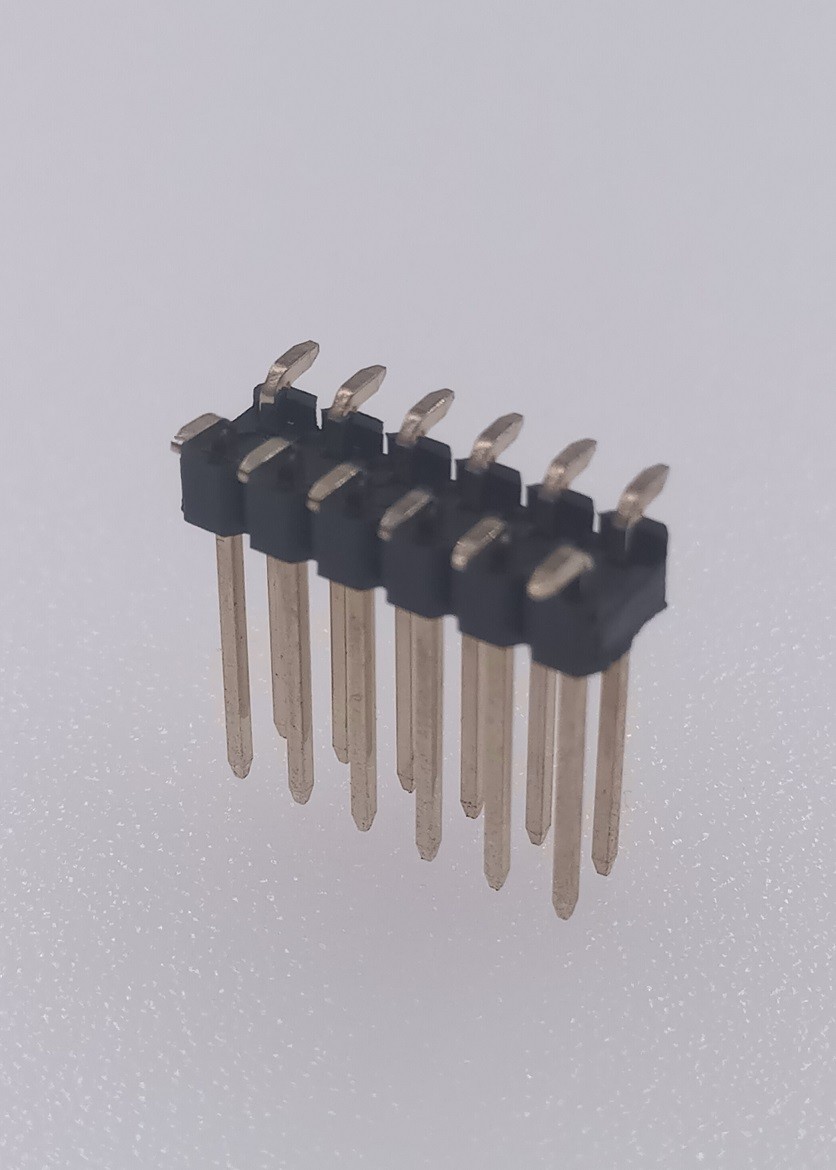

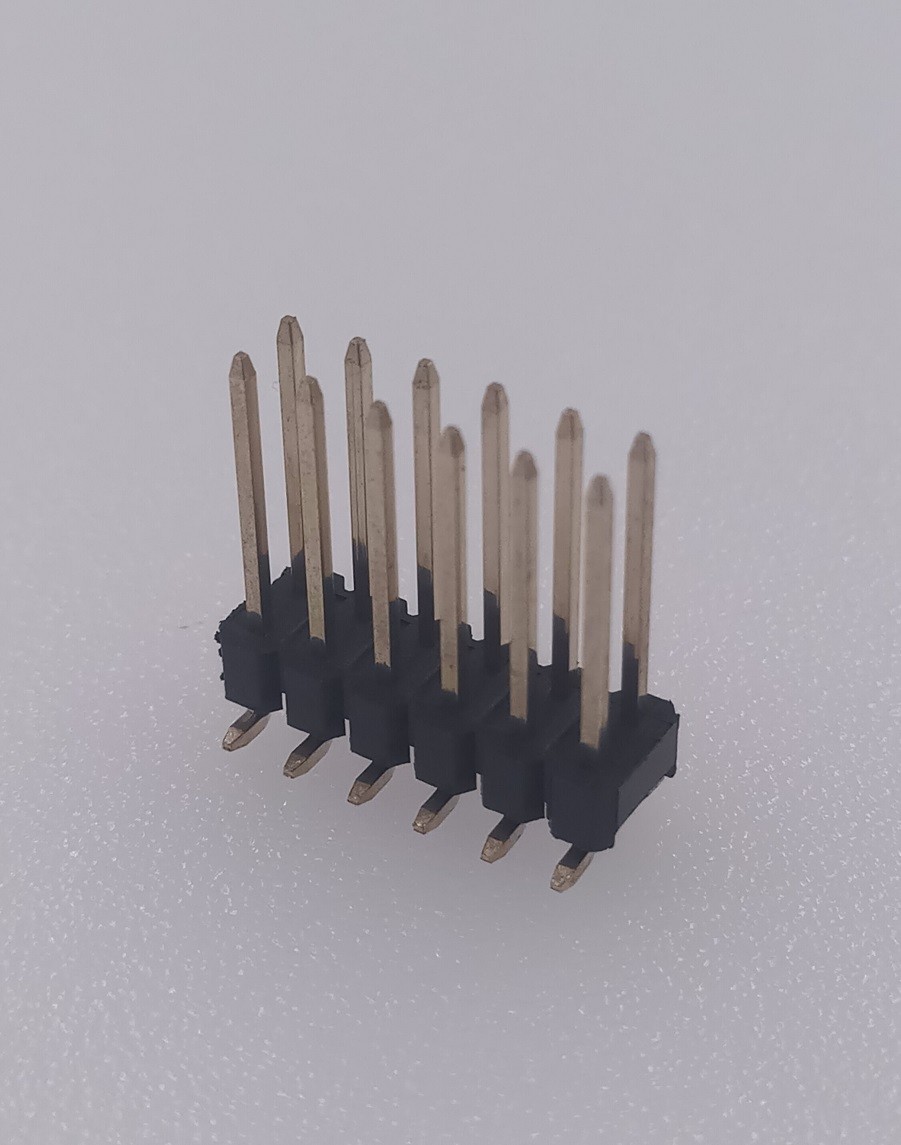

L'en-tête 2X6P de Pin de bâti de surface du lancement 2.54mm SMT conjuguent en-tête de Pin de rangée

Nom de produits : Lancez l'or du connecteur 2X6P d'en-tête de Pin de 2.54mm SMT plaqué pour le bâti extérieur

Produits Descrption :

cet en-tête de Pin est avec le lancement 2.54mm, double rangée avec 12 numéros de borne. avec une longueur spécifique de goupille et des goupilles carrées de 0.64mm qu'elle peut avoir les moyens un ampère de transmission actuelle. Elle s'assortissent habituellement avec un même numéro de lancement et de borne d'en-tête femelle afin de former comme conseil pour embarquer la connexion, ou match avec des haress d'un fil formant comme fil pour embarquer la connexion, ou elle puisse directement soudé dans deux PCBs.

Son lancement, numéro de borne, montant le type, longueur peut être adapté aux besoins du client selon l'application de client, comme :

Le lancement peut être facultatif en tant que 0.8mm, 1.0mm, 1.27mm, 2.0mm, 2.54mm, 3.96mm, etc.

Et ce peut être rangée simple, double rangée ou rangée triple.

Le type de support peut être adapté aux besoins du client pour être SMT (entrée verticale ou latérale), IMMERSION dans toute la carte PCB (entrée vertial ou latérale).

Application commune :

nous produisons et approvisionnement en volumn de Hugh pour l'électronique consumante de la catégorie du consommateur, de la télécommunication, du contrôle industriel, des mètres, de médical, aviation et militaires.

Matériel
Articles	Matériel	Électrodéposition
Contact	Laiton	Or
Isolateur	UL94V-0 PA6T + 30%GT	NON-DÉTERMINÉ



Spécifications
Description	Valeur
Type	Conseil pour embarquer le connecteur
Genre	En-tête masculin
Structure	SMT
Type de support	Support extérieur de SMT
Courant évalué	3,0 ampères par contact
Tension évaluée	550V C.A. mn.
Résistance de contact	< 20m="" ohm="" per="" contact="">
Résistance d'isolation	> ohm de 1000m
Tension de tenue	500V DC/AC
Opération de la température	-45 ° de C à +105 C°
Traitement de la température (de soudure)	230C°pendant30~60secondes, (260C° pendant 5 secondes)



Dessins :



Fonction : Elle fournit une connexion de courant électrique entre le conseil pour embarquer ou embarquer aux fils.
