Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Sinrui |
Certification: | RoHS |
Numéro de modèle: | 2.92-KFDG860 |
Quantité de commande min: | 500pcs |
Prix: | USD 9.7 per pcs |
Détails d'emballage: | Emballage standard d'exportation |
Délai de livraison: | L/C, T/T |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 10000 par 27 jours |
interface de match: | 2.92mm | Genre: | Femelle |
---|---|---|---|
Structure: | 180° droit | Plaqué: | Or/passivé |
fréquence: | C.C 40GHz | Taille adaptée aux besoins du client: | Standard |
Impédance: | 50 ohms | Essai à l'embrun salin: | 48 heures |
Cycle de vie: | 500 cyles | Montage: | Bride pour le support de carte PCB |
Surligner: | connecteur de fil de câble coaxial de liaison,type du connecteur n de rf |

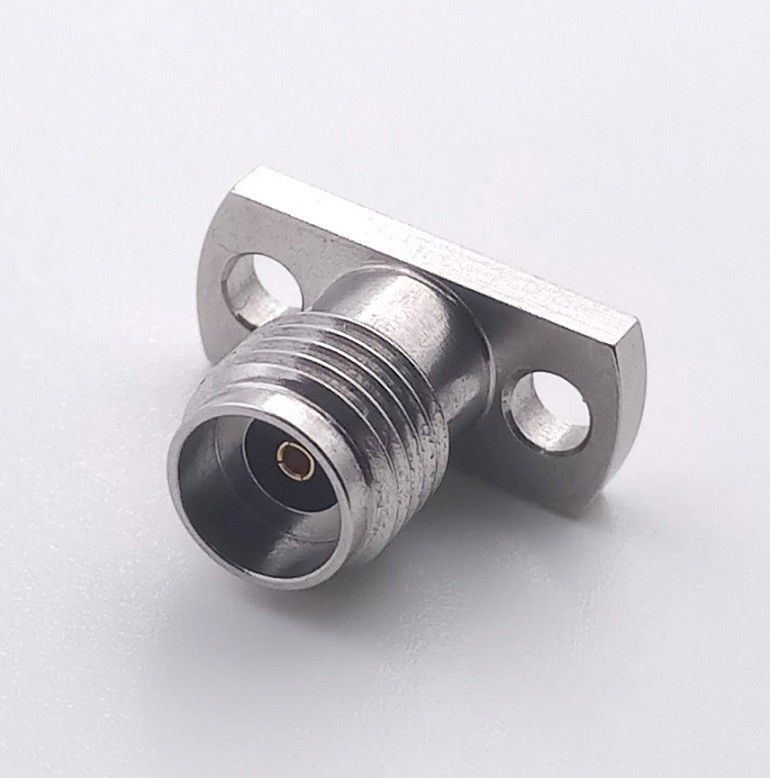

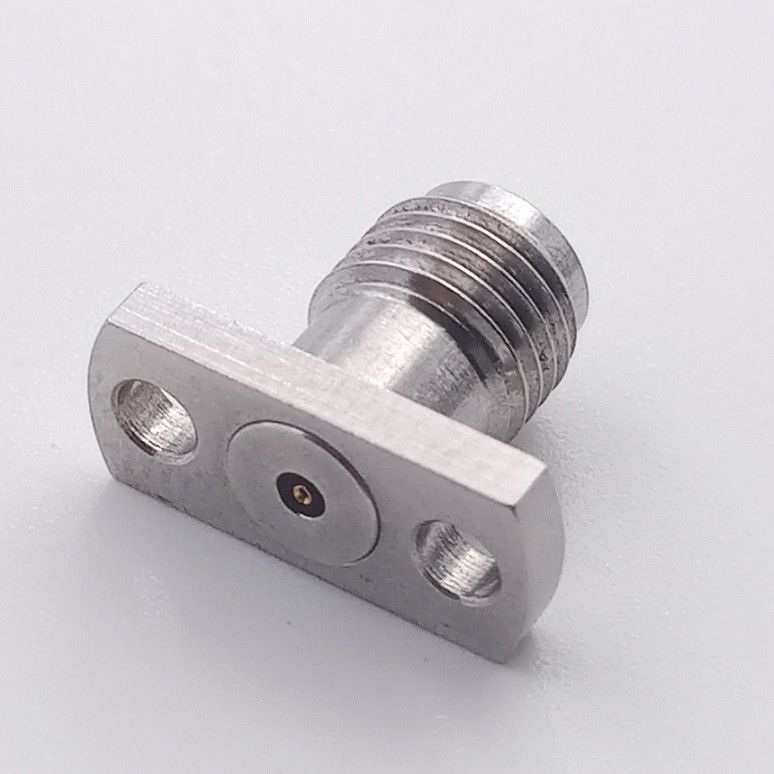

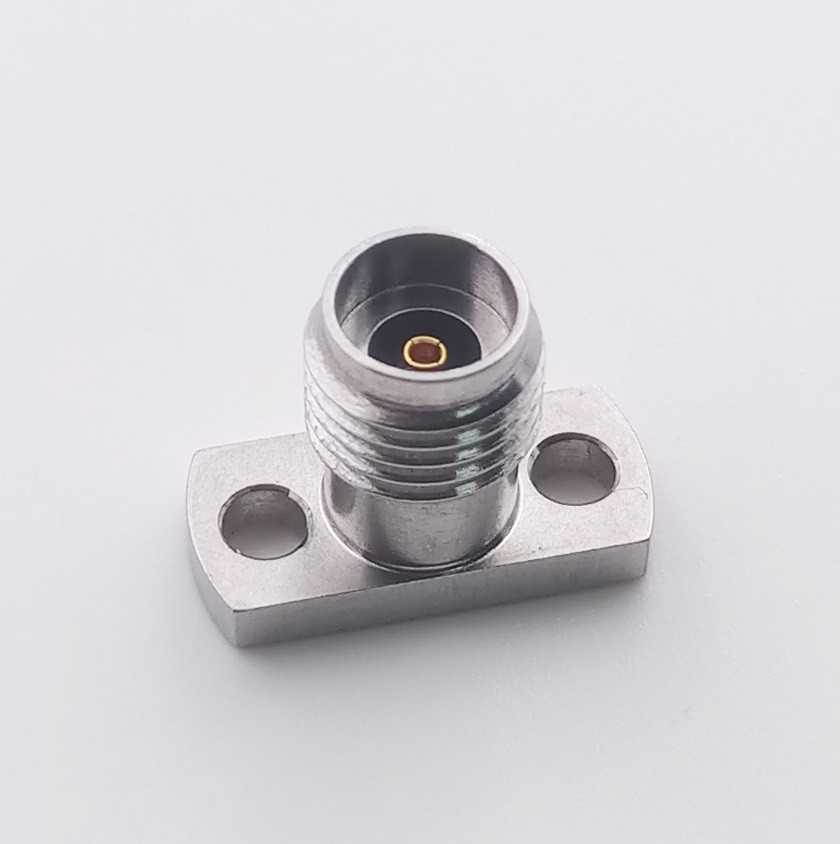

Nom de produits : le connecteur femelle de 40GHz 2.92mm avec la bride 2 troue le support de la carte PCB 50Ohms
Produits Descrption :
des connecteurs de lancement d'extrémité de haute performance sont conçus pour fournir bas VSWR, réponse à large bande de mode librement à 40 gigahertz pour les cartes électronique à une seule couche et multicouche où le signal à haute fréquence est sur la couche supérieure.
Options masculines et femelles avec le corps étroit et la cloison étanche en forme d'auget. Robuste, réutilisable et réparable. Les configurations multiples de lancement fournissent le meilleur match à la disposition de circuit. Travaux sur le microruban et les conceptions coplanaires au sol du guide d'ondes (GCPW). microruban de Signal-couche et panneaux d'essai de GCPW disponibles. La soudure de la goupille à la trace de signal est facultative.
Application commune :
nous produisons et approvisionnement pour l'instrument d'appareil de contrôle, l'antenne, la communication d'onde millimétrique et l'application de puissance élevée, le radar, les communications par satellites aussi bien que les programmes de système de défense et aérospatiaux.
Norme d'interface : 2.92mm
Type : Connecteur
Genre : Femelle
Impédance : 50 ohms
Structure : Directement ° 180
Type de support : Bride pour le support de carte PCB
Matériel | ||
Articles | Matériel | Électrodéposition |
Contact central | Cuivre de béryllium | Or |
Corps | Acier inoxydable | Passivé |
Isolateur | PEI | NON-DÉTERMINÉ |
Spécifications | |
Description | Valeur |
Fréquence | C.C 40GHz |
Impédance | 50 ohms |
VSWR | 1,3 @ 40GHz |
Résistance d'isolation | > Ohms de 5000 M |
Tension de tenue diélectrique | 750V |
Résistance de contact pour le conducteur central | < 3=""> |
Résistance de contact pour le conducteur externe | < 2=""> |
Cycle de vie | 500 cyles |
La température évaluée | -50 ° de C à +125 C° |
Comme, militaires, instrument de essai, équipement de communication par satellites, etc.
Garantie de l'avantage et de la qualité de Sinrui pour des connecteurs de rf |
(ODM et OEM) ayez les moyens le service d'esthétique industrielle adapté aux besoins du client : des produits peuvent être adaptés aux besoins du client selon l'utilisation des produits du client, y compris la taille, la forme, la représentation électrique, montant la méthode, etc. Si nos produits standard actuels ne peuvent pas adapter votre demande parfaitement, accueil pour nous contacter pour l'appui de technique.
